Outline:

  • HDMI Types

HDMI WIKI

HDMI Types

hdmi_connector_types

There are currently five standard connector types available for HDMI cables, namely:

  • Type A (standard): 应用于HDMI1.0版本, 总共有19pin, 规格为4.45 mm×13.9 mm, 为最常见的HDMI接头规格. 在HDMI 1.2a之前, 最大能传输165MHz的TMDS，所以最大传输规格只能在于1600×1200 ( TMDS 162.0 MHz ).
  • Type B (dual link - not currently used in any mainstream consumer products): 有29pin。可傳输HDMI A type兩倍的TMDS資料量，相對等於DVI Dual-Link傳輸，用於傳輸高分辨率WQXGA 2560x1600以上.
  • Type C (mini): 有19pin, 最常見, 俗称 Mini HDMI, 可以說是缩小版的HDMI A type。
  • Type D (micro): 俗称Micro HDMI. D Type应用于HDMI 1.4版本, 保持HDMI标准的19pin, 但是尺寸和micro-USB的接口差不多. 比Type C（2.42 mm × 10.42 mm）小很多, 主要應用在一些小型的移动设备上, 例如手机和相机.
  • Type E (the Automotive Connection System, chiefly developed for in-vehicle use)

Type A

Type B

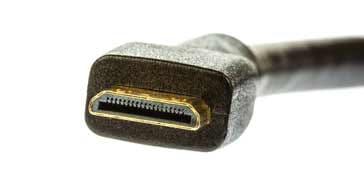

Type C

mini-HDMI connector

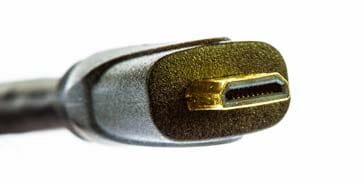

Type D

Micro-HDMI connector

Fuji XA-7的HDMI接口就是Type D.
