Outline:

  • Intro
  • Confidentiality
  • Digital Signature
  • Message Digest
  • End-point Authentication
  • Key Distribution
  • Securing Wireless LANs and 4G/5G Cellular Networks

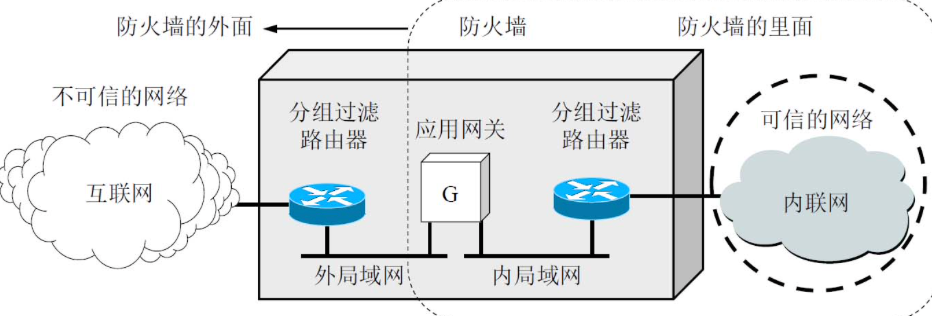

  • Operational security

Intro

Target

网络安全有四大目标:

  • Confidentiality：只有信息的发送方和接收方才知道信息的内容
  • Message integrity：信息接收方需要确认所收到的信息没有被人篡改过.
  • Authentication: 鉴别分为两种:
    • Message Authentication: 对报文的鉴别, 即报文是不是对方发的, 是不是别人伪造的
      • 很多书( 谢希仁, 自顶而下... ) 都把报文鉴别也放到 Message integrity 的范畴, 我觉得这样会引起混淆. 因此我用自己的分类方式.
      • 事实上, 实现报文鉴别的方法, 也都实现了报文完整性, 因此我不会单独介绍Message integrity和Message Authentication, 而是直接介绍实现了这两个特性的方法:
        1. 数字签名
        2. 报文摘要
    • End-point authentication or Entity authenticatio: 对所通信的对象的鉴别
    • 报文鉴别是对每一个报文的, 而实体鉴别是对于通信实体的. 因此实体鉴别只需在通信开始时实行一次.
    • 一般来说, 实体鉴别是双向的.
  • Operational security: 几乎所有组织的网络最终都是连到互联网的，所以网络很容易受到攻击, 需要确保网络的运行时安全.

Problems

计算机网络的攻击可以分为四种:

  1. 截获——从网络上窃听他人的通信内容
  2. 中断——有意中断他人在网络上的通信
  3. 篡改——故意篡改网络上传送的报文
  4. 伪造——伪造信息在网络上传送

此外, 攻击还可以分为被动攻击和主动攻击:

  • 被动攻击: Attacker只是观察和分析PDU( 协议数据单元 )而不干扰信息流
  • 主动攻击: Attacker对PDU进行各种处理

Assumptions

在本文中，我们假设Bob和Alice在偷情, 他们互相在网络上通信. 而Bob的妻子Trudy, 想要通过攻击网络来发现这段恋情.（我认为这个例子更加生动形象，也更能体现网络安全的重要作用）

Confidentiality

  • cryptography: 密码编码学，是密码体制的设计学
    • 加密算法也称为cypher
  • cryptanalysis: 密码分析学，是在未知密钥的情况下从密文推演出明文或密钥的技术
  • cryptology：密码学， 密码编码学+密码分析学

密码体制的安全性:

  • 无条件安全: 不论截取者获得了多少密文，但在密文中都没有足够的信息来唯一地确定出对应的明文, 即该密码体制理论上是不可破的
    • 在无任何限制的条件下，目前几乎所有实用的密码体制均是可破的。 因此我们转而追求“计算上安全”
  • 计算上安全： 密码不能在一定时间内被可以使用的计算资源破译

Cryptographic Model

Cryptographic components

Alice向Bob发送的信息是明文（ plaintext, or cleartext ）, 通过encryption algorithm加密后，就得到了密文( ciphertext )

Encryption

Alice发送明文\(m\), 并提供一个密钥\(K_A\), 加密算法( encryption algorithm ) \(E\)接受\(m\)和\(K_A\)， 生成密文\(c\)： \[ c = E_{K_A}(m) \]

  • 密钥( key )是一串秘密的字符串

Decryption

Bob收到密文\(c\)后，提供一个密钥\(K_B\)，解密算法( decryption algorithm ) \(D\)接受\(c\)和\(K_B\)，得到明文\(m\): \[ m = D_{K_B}(c) = D_{K_B}( E_{K_A}(m) ) \]

  • 解密算法是加密算法的逆运算，在进行解密运算时，如果不使用事先约定好的密钥就无法解出明文

Key System

  • 对称加密系统( symmetric key system ): \(K_A = K_B\) ， 且两个密钥都是保密的.
  • 非对称加密系统( 也称为公钥加密系统 , public key system): \(K_A \ne K_B\) ， 且密钥分为公钥( public key )和私钥( private key ), 公钥对全世界公开， 而私钥只有通信的一方知道.
    • 已有的非对称加密算法( RSA等 )相比已有的对称加密算法( DES, AES )都慢得多. 因此很多低时延场景都使用对称加密.
      • 比如后文介绍的WIFI网络, 无论是交换密钥还是数据传输都使用对称加密.

Attack Types

对密码体制的攻击，分为以下三种：

  • Ciphertext-only attack： 攻击者只知道密文
  • Known-plaintext attack： 攻击者知道密文，以及一部分密文-明文对照( (plaintext, ciphertext) pairings )
  • Chosen-plaintext attack: 攻击者可以选择明文，然后获取其对应的密文。 使用Chosen-plaintext attack， 攻击者很容易破解整个密码体制
    • 当然，对于后面介绍的现代密码体制，即使是Chosen-plaintext attack也很难破解

Symmetric Key System

Old-Time Cipher

我们先来看看古代的对称加密系统：

  • 凯撒加密（ Caesar cipher ）： 选择数字k, 把英文文本的每个字母替换成其在字母表上后面第k位的字母
    • 很容易破解
  • 单字母加密( monoalphabetic cipher ): 使用一张明文字母 <--> 密文字母的映射表，将明文按表加密
  • 多字母加密( polyalphabetic encryption ): 对明文的每个字母，先后使用多个映射表加密

这些加密算法都很简陋，即使攻击者不知道任何明文( 即Ciphertext-only attack )，也可以根据一些手段进行破解：

  1. 通过统计学分析。 英文中，统计意义上最常见的字母是e和f，分别占文本的13%和9%
  2. 通过猜词，比如i和t常一起出现，成为it。 甚至对于Alice和Bob的情况，Trudy很可能会猜测文本中存在“love”、“Alice”、“Bob”等词，获得更多信息

Block Cipher

与古代按字母加密不同，现代加密系统都采用分组加密。 如下所示：

  1. 在加密前，先对整个的明文进行分组。对于64位的报文， 我们将其分成8位的组( 每个组也就是一个8位的二进制数据 )
    • 正由于Block Cypher接受固定位数的Block, 因此许多协议中都要加入一个padding字段, 用于填充报文以便于加密.
  2. 对每个组进行加密处理加密，形成64位的密文( 64-bit scrambler )
    • 可以按表加密，即图上的T。 更现代的做法是使用加密函数F
  3. 重排这64位密文，形成输出密文( 64-bit output )
  4. 将输出密文作为输入，回到步骤1。 循环n次，得到最终结果
    • 循环n次的原因在于增大输入中的每一位对输出的影响。 如果只循环一次，则输入中的1位，至多影响输出中的一位。加密过程会更容易破解
Block Cipher

暴力破解算法，就需要把n位长的密钥都是一遍，也就是\(2^n\)次的开销

CBC

对于两个完全相同的分组，其分组加密后的密文也会是相同的。比如，对于HTTP报文， 普遍存在内容如“HTTP/1.1”的块， 它们对应的密文也是相同的，这会让攻击者很容易猜出一些信息。 为此，分组加密还引入了密钥+ 随机数：

  1. 我们假设组为k位。 对于第\(i\)组( 记为\(m(i)\) )，报文发送方生成一个随机的k位数\(r(i)\), 然后用密钥\(S\)加密: \[ c(i) = K_S( \ m(i) \oplus r(i) \ ) \]

    • \(r(i)\)是随机的，因此对于内容相同的\(m(i) = m(j)\)， 有\(c(i) \ne c(j)\)

  2. 发送方把每组的密文\(c(i)\)和随机数\(r(i)\)一起发送。 接收方收到密文和随机数后，使用对称密钥\(S\)解密: \[ m(i) = K_S( \ c(i) \ )\oplus r(i) \]

    • 攻击者可以获得\(c(i)\)和\(r(i)\)，但不知道密钥\(S\)，因此无法解密得到\(m\)

该算法的缺点是：对于每个k位的组，都要生成一个k位的随机数r。 二者都被传输，使得报文带宽翻倍。解决方法是采用Cipher Block Chaining (CBC)：

  1. 在加密前，发送方先生成一个随机的k位数\(c(0)\), 称为Initialization Vector (IV)， 将其用明文发送

  2. 对于第一个块，采用\(c(0)\)作为上文的\(r(1)\), 用密钥\(S\)加密: \[ c(1) = K_S( \ m(1) \oplus c(0) \ ) \]

  3. 对于第\(i\)组， 发送方计算c(i): \[ c(i) = K_S( \ m(i) \oplus c(i-1) \ ) \] 注意到，CBC就是将\(c(i-1)\)作为\(r(i)\).

  4. 对于第\(i\)组，发送方只需发送其密文\(c(i)\). 因此接收方总共接收到\(c(0), c(1), c(2), ...\)， 总共只增加了\(c(0)\)的带宽

Modern Ciphers

如前所述，现代的公钥加密算法采用分组加密，且都用函数F( 而非图上的表T )加密， 算法都接受一个密钥，来决定每个块的加密函数(\(F_1, F_2,F_3...\))以及重排时的规则等等。

  • 当然，该密钥还会用于CBC

DES

DES( Data Encryption Standard )：名为“数据加密标准”，由美国研发

  • uses 64-bit blocks with a 56-bit key

DES对56位密钥很容易被攻破， 为此又出现了DES3。 它使用两个密钥，把一个64位明文用一个密钥加密，再用另一个密钥解密，然后再使用第一个密钥加密，即：

\[ c = \mathrm{DES}_{K_1}( \mathrm{DES}_{K_2}^{-1}( \mathrm{DES}_{K_1} ) ) \]

AES

AES( Advanced Encryption Standard ): 名为“高级加密标准”。由美国标准与技术协会（NIST）对该标准对实现进行遴选，最终选中了Joan Daemen和Vincent Rijmen提交的Rijndael算法

  • uses 128-bit blocks and can operate with keys that are 128, 192, and 256 bits long

Public Key System

公钥密码体制: 使用不同的加密密钥与解密密钥

  • 由斯坦福（Stanford）大学的研究人员Diffie与Hellman于1976年提出［DIFF76].
  • 最著名的是RSA, 详见拙著RSA

在公钥密码体制中，加密密钥 PK （public key ）是向公众公开的，而解密密钥 SK （secret key )则是需要保密的. 加密算法E 和解密算法D也都是公开的.

公钥密码体制的加密和解密过程：

  1. 接收者B先生成一堆密钥：公钥\(PK_{B}\) ( public key, 向公众公开. 用于加密 )和私钥\(SK_{B}\) ( secret key, 保密. 用于解密 ).

  2. 发送者A用B的公钥\(PK_{B}\)通过E运算对明文加密，得出密文，发送给B: \[ c = E_{PK_{B}}(m) \]

  3. B用自己的私钥\(SK_{B}\)通过D运算进行解密，恢复出明文，即: \[ m = D_{SK_{B}}(c) = D_{SK_{B}}( \ E_{PK_{B}}(m) \ ) \]

  4. 虽然在计算机上可以容易地产生成对的\(PK_{B}\)和\(SK_{B}\) ，但从已知的\(PK_{B}\)实际上不可能推导出\(SK_{B}\)，即从\(PK_{B}\)到\(SK_{B}\)是“计算上不可能的 ”.

    • 参见我的RSA, RSA算法生成公钥\((n,e)\) 和私钥\((n, d)\) , 要根据\((n,e)\) 推导出\(d\), 需要对\(n\) 进行质数分解. 目前质数分解是计算上不可能的

  5. 虽然公钥可用来加密，但却不能用来解密，即 \[ D_{ PK_{B} } (E_{PK_{B}}(m)) \ne m \]

  6. 对RSA来说,它的加密函数和解密函数都是一个函数, 只是加密和解密时接受的参数不同. 因此可以把加密函数用于解密, 只要给它输入私钥和密文即可; 对于解密函数也同理 \[ D_{SK_{B}} (E_{PK_{B}}(m)) = E_{SK_{B}}(D_{PK_{B}}(m)) = m. \]

Cryptographic Hash Functions

a hash function takes an input, \(m\), and computes a fixed-size string \(H(m)\) known as a hash.

  • cryptographic hash function: 哈希函数, 且满足 It is computationally infeasible to find any two different messages x and y such that \(H(x) = H(y)\) , which means it's a one-way function.
    • cryptographic hash function 就是比较难发生碰撞的Hash函数, 常见的Checksum和CRC校验都属于Hash函数, 但都很容易碰撞, 因此不适合作为“加密哈希函数”. 具体例子见我的checksum实现
    • 对于\((m, H(m))\) , 入侵者不可能使用\(m'\)替换\(m\)并使得\(H(m') == H(m)\)
  • 最初的著名的加密哈希函数是MD5 ( Message Digest version 5 ), 由Rivest发明. 不过MD5在2004年被王小云给破解了.
  • 后来, 美国标准与技术协会NIST又提出了SHA( Secure Hash Algorithm ), SHA-1也被破解了. 现在一般用SHA-2, 3 ...

MD5

MD5代码为128位

Steps:

  1. append: 先把报文按模 \(2^{64}\) 计算其余数（64位），追加在报文后面
  2. padding: 在报文和余数之间填充1～512位，使得填充后的总长度是512的整数倍. 填充的首位是1，后面都是0
    • 填充到固定位数, 用于Block Cypher
  3. 把追加和填充后的报文分割为一个个512位的数据块，每个512位的报文数据再分成4个128位的数据块依次送到不同的散列函数进行4轮计算。每一轮又都按32位的小数据块进行复杂的运算。一直到最后计算出MD5报文摘要代码（128位）

SHA

Digital Signature

数字签名实现了以下三点:

  1. 接收者能够核实发送者对报文的签名。也就是说，接收者能够确信该报文的确是发送者发送的。其他人无法伪造对报文的签名. 即报文鉴别
  2. 接收者确信所收到的数据和发送者发送的完全一样而没有被篡改过. 即报文完整性

数字签名的步骤:

  1. 发送方A用自己的撕咬对报文进行加密, 发给接收方B.
  2. B用A的公钥对数据解密, 得到报文
  • 因为除A外没有别人持有A的私钥. 别人如果伪造A向B发报文, B将无法用A对公钥进行解密, 这就实现了报文鉴别.
  • 同理, 别人篡改过这篇报文, 但因为不知道A的私钥, B将将无法用A对公钥进行解密, 这就实现了报文完整性.
  • 注意, 任何人用A的公钥都可以得出A发送的明文. 因此数据签名并不能用于保密. 如果要加密的话, 可以再使用加密算法.

Message Digest

Message Digest实现了报文完整性和报文鉴别, Message Digest通过报文鉴别码MAC实现.

  • NB: 局域网中使用的媒体接入控制MAC也是使用这三个字母, 因此在看到MAC时应注意上下文.
  • 报文鉴别码MAC和数字签名的最大区别: 数字签名需要对整个报文进行加密, 而MAC只需要对报文的Hash \(H\) 进行加密. 而 \(H\) 一般远小于整个报文, 因此MAC消耗的资源更少. 当然MAC存在哈希碰撞的问题, 所以可以理解为 MAC 比数字签名“轻”一点, 但是安全性弱一点.

Negative Example

先来看一个反例. 下面给出的简单步骤, 看起来似乎可以实现报文的完整性和报文鉴别:

  1. 用户A首先根据自己的明文 \(X\)计算出散列 \(H ( X )\) ( 例如,使用MD5 ). 为方便起见, 我们把得出的散列\(H ( X )\)记为\(H\) .
  2. 用户A把散列\(H\)拼接在明文 \(X\) 的后面，生成了扩展的报文\((X,H)\), 然后发送给B.
  3. 用户B收到了这个扩展的报文\((X,H)\). 因为散列的长度\(H\)是早已知道的固定值, 因此可以把收到的散列\(H\)和明文\(X\)分离开. B通过散列函数的运算, 计算出收到的明文\(X\) 的散列\(H ( X )\). 若\(H ( X ) = H\), 则B似乎可以相信所收到的明文是A发送过来的.

像上面列举的做法，实际上是不可行的 . 设想某个入侵者创建了一个伪造的报文\(M\) ，然后也同样地计算出其散列\(H ( M )\) , 并且冒充A把拼接有散列的扩展报文发送给B. B收到扩展的报文\((M,H(M))\)后，按照上面步骤 (3) 的方法进行验证, 发现一切都是正常的, 就会误认为所收到的伪造报文就是A发送的.

Message Authentication Code

解决上面问题的办法并不复杂，就是对散列进行一次加密( 对称和非对称都可以 ):

Message Digest

  1. 在A从报文\(X\)导出散列\(H\)后，就对散列\(H\)用密钥 \(K\) 加密. 这样得出的结果叫做报文鉴别码 MAC（Message Authentication Code )

    • 现在已经有了好几个不同的MAC标准，而使用最广泛的就是HMAC，它可以和MD5或SHA一起使用［RFC 2104, 6151].

  2. A把已加密的报文鉴别码MAC拼接在报文 \(X\) 的后面，得到扩展的报文，发送给B.

  3. B收到后把MAC与报文 \(X\) 分离出来, 然后用密钥对MAC解密, 得到加密前的散列\(H\), 再计算出\(X\)的散列\(H ( X )\), 将\(H ( X )\) 与 \(H\)比较. 由于入侵者无法对MAC解密.

    • NB: 该这里为了节约计算资源, 没有加密 \(X + H\) , 只加密了 \(H\) . \(H\) 大小一般远小于 \(X\) .

Usage

在链路层, 大量交换机需要交换报文, 为了实现报文完整性和报文鉴别, 且保证通信速度( Digital Signature太慢了 ), 一般都用Message Digest.

  • Message Digest 使用了加密算法, 也就需要密钥分配, 详见后文Key Distribution

End-point Authentication

or Entity Authentication

你可能认为只要通信时每一个报文都采用HMAC之类的方式保证报文鉴别和报文完整性, 就能实现整个通信过程的安全, 这是错误的.

注意, 实体鉴别只需要在通信建立时实施一次. 此外在通信过程中的每一个报文, 依然需要进行报文鉴别和报文完整性检查, 以保证报文的安全性.

IP Spoofing

  • IP Spoofing: C可以截获A的IP地址( HMAC对报文头不加密, 因此可以获取IP地址 )，然后把A的IP地址冒充为自己的IP地址(这叫做IP欺骗). 不过IP Sproofing只能单向, 没啥用.

Message Reordering

  • C可以把两个报文重新排序, 更改其TCP seq号( 因为报文头没有被HMAC加密 ), 再发给B. 或者C可以干脆删除该报文. B就无法收到正确的信息了.

Playback Attack

我们假设报文采用了HMAC, , 但还是会遇到实体鉴别问题

  • Playback Attack( 重放攻击 ):

    1. 入侵者C可以从网络上截获A发给B的报文, C并不需要破译这个报文 ( 因为这可能得花很长时间 ）, 而是直接把这个由A加密的报文发送给B, 使B误认为C就是A.
    2. 完成“实体鉴别后”, C就和B开始通信, B会向伪装成A的C发送许多本来应当发给A的报文.

  • 重放攻击的关键在于, B不知道他所受到的报文是来自A的, 还是来自攻击者C的playback. 导致B将这些报文视作属于同一个会话的.

  • 这个问题和TCP连接时的三报文握手是一样的: 当server遇到一个 SYN segment 时, 它如何判断这个segment是否属于这次连接? 毕竟它也可能属于上一次连接.

  • TCP的解决方案是server向client发送的SYNACK报文中添加一个seq, 并等待client发来的ACK, 查看其中是否有ack = seq + 1.

    也就是说, TCP server使用一个seq来维护一条连接. 对于不同的连接, 其seq不一样, 因此server能把重放攻击者和正常client区分.

    • 使用序列号之后, 对报文排了序. 也可以顺便避免Message Reordering攻击

nounce

在实体鉴别时采用nonce( 不重数 )来维护一个“鉴别会话”. nounce就是一种seq, 不同连接的nounce的取值范围不相同. 因此, B和A的鉴别会话, 与B和重放者C的鉴别会话, 拥有不同的nounce, 也就被视作两个会话, B不会把A和C混淆.

当然, 为了保证鉴别会话的报文不被篡改, 还需要报文加密. 下图给出了采用对称加密的鉴别会话过程:

End-point Authentication against Playback Attack
  1. A首先用明文发送其身份A和一个不重数 \(R_A\) 给B.
  2. B响应A的查问，用共享的密钥\(K_{AB}\) 对 \(R_A\) 加密后发回给A，同时也给出了自己的不重数\(R_B\)
  3. 最后, A再响应B的查问, 用共享的密钥\(K_{AB}\) 对 \(R_B\) 加密后发回给B.
    • 这里很重要的一点是A和B对不同的会话必须使用不同的不重数集。由于不重数不能重复使用, 所以C在进行重放攻击时无法重复使用所截获的不重数.
  4. B用\(K_{AB}\)对 \(R_B\) 解密, 发现确实是自己发送的 \(R_B\) , 就相信通信的对方是A.

对称加密需要通信双方共享密钥. 为了省去这个麻烦, 似乎可以用非对称加密:

  • 在前面的例子中, B可以用其私钥对不重数 \(R_A\) 进行签名后发回给A. A用B的公钥核实签名, 如能得出自己原来发送的不重数 \(R_A\) , 就核实了和自己通信的对方的确是B. 同样, A也用自己的私钥对不重数R B 进行签名后发送给B. B用A的公钥核实签名, 鉴别了A的身份.

上面的做法是有漏洞的, 让我们看下面的例子:

  1. C冒充是A，发送报文给B，说: ”我是A“
  2. B选择一个不重数 \(R_B\) , 发送给A，但被C截获了。
  3. C用自己的私钥\(SK_C\)冒充是A的私钥，对 \(R_B\) 加密，并发送给B。
  4. B向A发送报文，要求对方把解密用的公钥发送过来，但这报文也被C截获了.
  5. C把自己的公钥 \(PK_C\) 冒充是A的公钥发送给B。
  6. B用收到的公钥PK C 对收到的加密的 \(R_B\) 进行解密，其结果当然正确. 于是B相信通信的对方是A，接着就向A发送许多敏感数据，但都被C截获了.

然而上述这种欺骗手段不够高明，因为B只要打电话询问一下A就能戳穿骗局，因为A根本没有和B进行通信。但下面的“中间人攻击 ”（man-in-the-middle attack）就更加具有欺骗性.

man-in-the-middle attack

man-in-the-middle attack
  1. A想和B通信，向B发送“我是A”的报文, 并给出了自己的身份。这个报文被“中间人”C截获, C把这个报文原封不动地转发给B. B选择一个不重数 \(R_B\) 发送给A，但同样被C截获后也照样转发给A.
  2. 中间人C用自己的私钥 \(SK_C\) 对 \(R_B\) 加密后发回给B, 使B误以为是A发来的。A收到 \(R_B\) 后也用自己的私钥 \(SK_C\) 对 \(R_B\) 加密后发回给B，但中途被C截获并丢弃. B向A索取其公钥，这个报文被C截获后转发给A.
  3. C把自己的公钥 \(PK_C\) 冒充是A的公钥发送给B，而C也截获到A发送给B的公钥\(PK_A\) .
  4. B用收到的公钥 \(PK_C\) （以为是A的）对数据 DATA 加密，并发送给A.
  5. C截获后用自己的私钥 \(SK_C\) 解密，复制一份留下, 然后再用A的公钥 \(PK_A\) 对数据DATA 加密后发送给A.
  6. A收到数据后，用自己的私钥 \(SK_A\) 解密, 以为和B进行了保密通信. 其实, B发送给A的加密数据已被中间人C截获并解密了一份, 但A和B却都不知道.

Key Distribution

密钥分配也是网络安全的重要问题.

  • 对于对称加密, 常见问题是对称密钥的分配很麻烦. 需要一个设施来进行自动化的密钥分配.
  • 对于非对称加密, 常见问题是声称拥有某人密钥的人, 在现实中并不是某人 , 这也是中间人攻击成功的原因. 其实这是一个网络-现实中的实体鉴别问题.
    • 由于公钥是公开的, 因此非对称加密的密钥的分配效率不是问题吗不需要“让通信双方共享密钥”.
    • 实体鉴别只能对通信方在网络上的身份进行鉴别. , 但是,网络上的身份不一定就是现实中的身份, 比如, Trudy声称自己是Bob, 然后使用自己的私钥和Alice通信. 在Alice看来, 一切都是正常的, 实体鉴别也通过了. 问题在她鉴别的“Bob”身份只是网络上的, 在现实中, 这个人是Trudy. Alice使用了所谓的Bob的密钥, 其实她使用的一直都是Trudy的.
    • 因此需要有一个机构来在现实中进行鉴别, 建立网络 - 现实身份的映射

Symmentric Key Distribution

  • KDC( Key Distribution Center ): KDC是大家都信任的机构，其任务就是给需要进行秘密通信的用户临时分配一个会话密钥（仅使用一次）.

Public Key Distribution

认证中心CA ( Certification Authority ): 一个权威机构, 用于接受用户认证, 向用户发放证书（certificate）, 证书内容是用户的公钥和个人信息( 比如IP, 人名... ).

  • CA对证书进行数字签名, 这样用户就保证了该证书真的属于改CA.
  • 当然, CA的安全性取决于其权威性. 我自己也可以作为CA生成一个证书, 但是这样的证书肯定没人信.

使用CA的步骤:

  1. 每个实体需要持有CA发的证书
  2. 任何人想要获取该实体的公钥, 只需从CA处获取该实体的证书( 或者让该实体自己提供证书也行 ). 这样就能确保对方真的是现实中的那个人.
    • 例如, 如果我用了数字签名, 他人就可以拿我证书上的公钥和我的公钥比对, 确保我网络上的身份和我现实中的身份一致.

Securing Wireless LANs and 4G/5G Cellular Networks

在无线网络( 包括802.11 wireless LANs 和4G/5G cellular network )中, 攻击者可以嗅探到任何报文, 因此无线网络的安全很重要.

Authentication and Key Agreement in 802.11 Wireless LANs

  • WIFI的网络安全有两个目标:
    • Mutual authentication: 如果移动设备要接入网络, 移动设备和网络需要互相鉴别
    • Encryption: 移动设备和access point (AP)通信的报文 ( 属于链路层frame ) 需要加密. 因为移动网络中的加密一般要求高速,所以采用对称加密.
  • Authentication Server (AS) : WIFI还需要一个AS来负责鉴别. AP在鉴别时仅仅作为Mobile device和AS通信的桥接.

以下是一个Mobile device接入WIFI的过程:

Authentication and Key Agreement in 802.11 Wireless LANs

We can identify four distinct phases to the process of mutual authentication and encryption-key derivation and use in Figure 8.30:

  1. Discovery. AP广播其存在, 然后mobile device与其通信. 此时还没有经过鉴别, 也没有生成链路层frame加密的密钥.
  2. Mutual authentication and shared symmetric key derivation. : 详细过程在下面的Mutual Authentication and Shared Symmetric Session Key Derivation介绍
    1. 为了方便, mobile device都会和AS共享一个密钥( e.g. WIFI密码 )用于鉴别时加密, 双方通过这个密钥, nounce( 避免playback attack )和cryptographic hashing( 报文鉴别, 报文完整性 )来进行双向的实体鉴别.
    2. 并且会生成一个symmentric session key( ( 如前所述, 我们一般用对称加密 ), 用于加密mobile device和AP间传输的链路层frame.
      • 一般而言,对称加密算法是AES
  3. Shared symmetric session key distribution. 步骤二中, mobile device和AS都拥有了session key, 此时还需要把session key也传输给AP. ( 不然mobile device和AP通信怎么加密呢.... )
  4. Encrypted communication between mobile device and a remote host via the AP.

Mutual Authentication and Shared Symmetric Session Key Derivation

  • Wired Equivalent Privacy( WEP ): 就是WIFI网络的安全通信协议. WEP很快被WPA取代.
  • WiFi Protected Access( WPA ): 就是WEP的改进版.目前都用的WPA3( 2018年发布 )
    • WEP a four-way handshake protocol
    • 作用:
      • mutual authentication
      • shared symmetric session-key derivation
Mutual Authentication and Shared Symmetric Session Key Derivation

如图, WPA工作流程为:

  1. Mobile device( M )和AS事先会共享一个密钥( 比如WIFI密码 ), 记为\(K_{AS-M}\)
  2. AS生成一个NonceAS发给M, 这用于避免重放攻击
  3. M收到NonceAS, 并生成它自己的NonceM. 然后M使用NonceAS, NonceM, \(K_{AS-M}\), 其MAC地址和AS的MAC地址生成symmentric session key \(K_{M-AP}\). 然后将NonceM 和 一个HMAC加密的值( 包括了 \(K_{AS-M}\) 和 NounceAS )发给AS
  4. AS通过decode HMAC, 得到NonceAS, 确认了M不是重放攻击. 同时得到了\(K_{AS-M}\), 完成了实体鉴别( 即对方确实是拥有这个 \(K_{AS-M}\) 的设备). AS然后执行和M一样的操作, 用它收到的NonceAS, NonceM, \(K_{AS-M}\), 其MAC地址和M的MAC地址生成\(K_{M-AP}\). 因为和M的参数一样, 它们推导出的 \(K_{M-AP}\) 也一样. 接下来 \(K_{M-AP}\) 会被通知给AP

802.11 Security Messaging Protocols

  • Extensible Authentication Protocol (EAP): M和AS通信时采用的协议.
    • 注意到M和AS其实是端到端的request/response通信. 因此EAP是一个端到端协议.
    • EAP是链路层协议. 数据封装成EAPoL (EAP over LAN) 在WIFI链路上传输. AP收到后, 使用RADIUS protoco( or DIAMETER protocol )来解包为通用的链路层协议( TCP/UDP ) ,然后发给AS.
EAP

Authentication and Key Agreement in 4G/5G Cellular Networks

  • 4G/5G蜂窝网络的安全性要求和WIFI差不多, 都需要:
    • 双向鉴别: 基站当然有必要鉴别手机. 但因为基站也有可能被黑, 所以手机也有必要鉴别基站....
    • 加密: 手机和基站依然需要生成一个对称加密密钥, 用来加密M和BS之间通信的链路层frame

AKA Protocol in 4G

  • 4G/5G蜂窝网络的鉴别和加密协议为AKA( Authentication and Key Agreement (AKA) protocol ), 它规定了如下步骤:
AKA

  1. 和WIFI一样, 手机和HSS之间需要共享一个密钥\(K_{HSS-M}\)用于鉴别时的加密. 和WIFI的密钥一般就是WIFI密码不同, \(K_{HSS-M}\)一般存在手机的SIM卡和HSS database里.

  2. Authentication request to HSS. 当mobile device第一次通过基站请求加入网络时, 它将发送一个包含其 international mobile subscriber identity (IMSI) 的sttach message, 基站会把该信息转发给被访网络( visited network, 图中称为VN )的MME. 然后MME把IMSI和VN的信息发送给家庭网络的HSS.

    • IMSI在4G中被明文传输.

  3. Authentication response from HSS. HSS使用预先共享的\(K_{HSS-M}\)进行加密, 以获得一个认证令牌auth_token = \(K_{HSS-M}(IMSI)\)和 一个expected authentication response token \(xres_{HSS}\). 前者最终被转发给mobile device, 后者发给MME.

  4. Authentication response from mobile device. mobile device收到auth_token后解密得到IMSI: \[ K_{HSS-M}(K_{HSS-M}(IMSI)) = IMSI \] mobile device于是知道了该HSS拥有\(K_{HSS-M}\), mobile device因此就鉴别了蜂窝网络 ( HSS和MME就是蜂窝网络的AS ).

    并且, mobile device会使用和HSS相同的算法计算出\(xres_{M}\), 只是使用了自己的key ( \(K_{HSS-M}\)) , 并将其\(K_{HSS-M}\)发送给MME

  5. Mobile device authentication. MME比对\(xres_{M}\) 和 \(xres_{HSS}\) , 由于HSS和mobile device拥有相同的\(K_{HSS-M}\), 因此: \[ xres_{M} == xres_{HSS} \] MME于是知道了mobile device拥有和HSS相同的key ,因此蜂窝网络鉴别了mobile device .

    • 这里MME的作用类似WIFI中的AP, 仅仅是一个中介, 不需要知道\(K_{HSS-M}\). 和WIFI中不同的是, MME在这里做了认证决定.

  6. Data plane and control plane key derivation. 步骤1~4完成了双向鉴别, 接下来mobile device就和基站共同生成了symmentric session key, 过程和WIFI中的一样. sesssion key用于加密蜂窝网络的链路层frame, 当然, data plane 和 control plane通信是不同的, 因此需要生成两个key.

    • 加密算法是AES, 和WIFI一样

Changes in 5G

  1. 5G的鉴别和加密协议是AKA' , 它继承了4G的AKA. 此外, 5G还采用了WIFI中的EAP, 因此报文格式和4G的不同. 并且5G还新增了一个协议用于IoT场景, 该协议不需要\(K_{HSS-M}\) .
  2. 4G的鉴别中, 是被访网络的MME做了mobile device的鉴别决定, 在5G中, 一般都由家庭网络来进行这个鉴别.
  3. 5G中的IMSI是被非对称加密的.

关于4G/5G安全的更多细节: [3GPP SAE 2019; Cable Labs 2019; Cichonski 2017]

Operational Security

三大组件:

  1. Firewall
  2. Intrusion Detection System ( IDS )
  3. Intrusion Prevention Systems (IPS)

防火墙, IDS等肯定会让网络变慢. 因此我们一般把网络划分为不同区域, 需要与外网连接的服务器被分到防御较宽松的demilita- rized zone (DMZ), 其他服务器被分到防御更严格的区域:

Operational Security
  • 注意, IDS等设施同一时间要计算无数个报文, 工作量很大. 因此一般在网络中部署多个IDS, 达到分治的效果, 如上图所示.

Firewalls

  • A firewall is a combination of hardware and software that isolates an organization’s internal network from the Internet at large, allowing some packets to pass and blocking others

  • Firewalls can be classified in 2 categories:

    1. packet filters: 工作在传输层, 是一种具有分组过滤功能的路由器，它根据过滤规则对进出内部网络的分组执行转发或者丢弃.
    2. application gateways: 也称为Proxy Server( 代理服务器 )工作在应用层, 就是一个应用层APP, 用来在应用层监控某个应用发出在报文.
      • An application gateway is an application-specific server through which all application data (inbound and out- bound) must pass.

  • 分组过滤器和应用网关可以结合使用, 如图:

    packet filters plus application gateways

Packet Filters

  • 分组过滤器分为两种:

    • 无状态: 独立地处理每一个分组.
    • 有状态: 会跟踪每个连接或会话的通信状态，并根据这些状态信息来决定是否转发分组.

  • 以无状态过滤器为例, 假设要保护的网络是130.207/16, 它要和一个Web server at 130.207.244.203 通信:

    Policy Policy Firewall Setting
    No outside Web access. Drop all outgoing packets to any IP address, port 80.
    No incoming TCP connections, except those for organization’s public Web server only. Drop all incoming TCP SYN packets to any IP except 130.207.244.203, port 80.
    Prevent Web-radios from eating up the available bandwidth. Drop all incoming UDP packets—except DNS packets.
    Prevent your network from being used for a smurf DoS attack. Drop all ICMP ping packets going to a “broadcast” address (eg 130.207.255.25)
    Prevent your network from being tracerouted. Drop all outgoing ICMP TTL expired traffic.

    上表中只是抽象的规则, 具体的规则存储在ACL.

ACL

  • ACL( access control list ): 就是 packet filters 里的过滤规则, ACL其实和路由表长得差不多

    • 比如, 如果想要禁止所有的TCP连接的建立, 只要过滤掉所有ACK = 0的报文 ( 因为TCP中, 只有连接建立时第一个报文的ACK = 0, 此后所有的报文都有ACK =1 )
    • 如果想要禁止员工看视频, 可以把不必要的UDP报文都过滤掉.
      • 不可能过滤掉全部的UDP报文, 因为DNS之类的服务也使用UDP

  • ACL自顶而下顺序匹配.

    • When a statement “matches”, no more statements are evaluated.
    • The packet is either permitted or denied.

  • There is an implicit “deny any” statement at the end of the ACL. If a packet does not match any of the statements in the ACL, it is dropped. 下面例子的表中显式地给出了这条规则,

  • 下面是一个例子, 该防火墙要保护的网络是222.22/16

    action source address dest address prototol source port dest port
    allow 222.22/16 outside of 222.22/16 TCP > 1023 any
    allow outside of 222.22/16 222.22/16 TCP 80 > 1023
    allow 222.22/16 outside of 222.22/16 UDP > 1023 53
    allow outside of 222.22/16 222.22/16 UDP 53 > 1023
    deny all all all all all

    1. 前两条规则允许网络内部的主机单向地访问Web:

      1. 第一条规则允许TCP packet with destination port 80 离开网络, 即允许主机单方面发出TCP请求

      2. 第二条规则允许TCP packet with source port 80 and the ACK bit set进入网络, 即允许主机接受对方的TCP请求.

        注意, 由于不允许外部主机的ACK = 0进入网络( 因此无法建立TCP连接 ), 所以外部主机是无法用TCP访问内部主机的. 因此是“单向”

    2. 接下来两条规则允许所有DNS packets进出网络.

    3. 最后一条规则就是deny any, 它是默认的, 禁止了除上述规则匹配的分组之外的所有其他分组.

Application Gateways

  • 相比工作在传输层的报文过滤器, 应用网关的控制能力更强更灵活.
    • 比如, 组织可能希望某些内部人员必须先在内网进行登录认证后, 才能访问外网. 而“登录认证”的数据属于应用层, 不属于IP/TCP/UDP. 这一级别的访问控制只能由应用网关来处理.

IDS

  • IDS: 防火墙只能对分组进行简单的检查, 像上面所介绍的, 只能检查地址,协议类型等, 因此很容易被攻破. IDS能对分组进行深度检查, 并对可疑分组发出alert

  • IDS分两种:

    • Signature-based IDS( 基于特征的IDS ): 维护一个所有已知攻击标志性特征的数据库, 每个特征是一个与某种入侵活动相关联的规则集. 这些规则一般是手动输入的.
      • 基于特征的IDS只能检测已知攻击，对于未知攻击则束手无策. 而且即使某个报文匹配了某条规则, 它也不一定就是个有害报文.
    • Anomaly-based IDS( 基于异常的IDS ):通过观察正常运行的网络流量来动态判断. 不过区分正常和异常流量很困难, 所以基于异常的IDS能力有限

  • 目前最常用的开源IDS是Snort, 它是Signature-based IDS.

IPS

  • IPS: 和IDS配套使用, 在IDS发出alert后, IPS负责把可疑分组清除

EXP: ANONYMITY AND PRIVACY

假如我要访问一个奇怪的网站( 比如, 某个含有不当言论的网站 ), 我想要:

  1. 不让网站知道我的IP
  2. 不让我的local ISP知道我在访问这个网站, 也就是不让ISP知道我的目的IP
  3. 不让local ISP知道我和网站通信交换的报文.

只使用SSL是不行的, SSL只能加密报文payload, 但是不能加密源和目的IP地址, 所以无法满足要求1, 2.

正确做法是使用Proxy Server( 代理服务器, 也就是应用网关 ) + SSL:

Example: ANONYMITY AND PRIVACY
  1. 我使用SSL和代理服务器通信, 我向代理服务器发送的HTTP报文都是SSL加密的.
  2. 报文被代理服务器解密发给网站.
  3. 代理服务器和网站通信, 它们之间的报文不需要加密.
  4. 网站发给代理服务器的报文被SSL加密后传给我.

这种方式下, 代理服务器的IP作为ISP看到的的目的IP和网站看到的源IP. 数据也被SSL保护. 问题在于, 代理服务器会知道一切( 我的源IP, 目的IP, 我的数据 ), 因此这种方法的安全性取决于代理服务器的安全性.

更好的方法是采用TOR, 它使用一个 Proxy Server Pool, 其中每个Proxy Server都是不互通的( non-colluding ). 每次通信随机从中选一个Proxy Server. [[TOR 2020]
