Network Layer

Posted on Edited on In Views:

Outline:

  • Intro
  • 虚电路和数据报网络
  • 路由器工作原理
  • 网际协议IP
  • ICMP
  • In-net Route Selection
  • Internet Route Selection
  • 广播和多播路由选择
  • VPN, NAT
  • MPLS

Intro

计算机网络的不同层次采用不同设备互联：

  1. 物理层使用的中间设备： 转发器
  2. 链路层： 网桥( bridge )
  3. 网络层：路由器
  4. 网络层以上： 网关( gateway )
    • linux上的gateway，我查了文档，说是第五层设备，但我找不到一个物理设备和它对应。。。
    • 很多人也把路由器叫做网关， 比如Linux路由表中有个default（ 即default gateway），代表的是本机所属的网络

网络层的功能

网络层（第三层、IP层）有三个功能：

  • 转发( forwarding )： 分组在单一的路由器中从一条入链路传送到一条出链路
    • 是路由器的本地动作
    • 硬件实现
  • 路由选择( routing )：网络中决定分组从源到目的地所采取的端到端路径
    • 涉及整个网络的路由器
    • 软件实现
    • 转发和路由选择经常混用
  • （某些网络层结构，如ATM, MPLS中有）连接建立： 从源到目的地沿着所选择的路径彼此握手，以便在分组传输之前就建立好状态

网络层的组件

网络层三大组件

网络层三大组件：

  • IP协议
  • 路由选择协议： RIP, OSPF, BGP
  • ICMP协议：差错报告、路由器“信令”

因特网的网络层提供尽力而为服务，这可以理解为无服务。 当然除了因特网外还有其他的网络结构模型，比如ATM，就提供恒定比特率、可用比特率等服务

交换机和路由器

交换机： 进行分组转发，是链路层设备。

路由器：分组转发和路由选择，网络层设备

路由器具有转发表，路由器通过检查到达分组的首部字段的值来转发分组，然后使用该值在该路由器的转发表中索引查询

  • 路由选择算法决定了插入转发表的项的内容

虚电路和数据报网络

运输层可以提供面向连接服务和无连接服务（TCP, UDP）, 网络层也类似，但与运输层相比又有不同：

  • 网络层中，这些服务是主机到主机的服务，而运输层中是进程到进程的服务
  • 网络层要么提供面向连接服务，称为虚电路网络；要么提供无连接服务， 称为数据报网络。 网络层不能同时提供这两种服务。
    • 虚电路网络： ATM，帧中继
    • 数据报网络： 因特网
  • 运输层连接服务只在端系统中实现， 而网络层连接服务需要在端系统和路由器中实现

可以看到，虚电路网络和数据报网络是网络层的两个基本类型

虚电路网络

路由器需要为连接维持连接状态信息

  • 每当建立和释放连接（虚电路），都要在转发表中增/删表项

虚电路的组成：

  • 源到目的主机的路径
  • VC号， 延着该路径的每段链路的一个号码
  • 该路径上每台路由器的转发表

VC号

虚电路分组将在它的首部携带一个VC号，VC号在每段链路都不同，从中间路由器的转发表表项更新：

  • 注意， 一段链路可以有多条虚电路，每条虚电路有一个VC号， 因此属于某虚电路的分组在到达对应链路时，会获得唯一的VC号（ 不会与同一链路上其他虚电路的分组发生冲突 ）

示例： 假设主机A要与B创建虚电路，且网络给该虚电路选择路径 A-R1-R2-B,并为三段链路分配VC号 12, 22，32。 该分组离开主机A时，首部的VC号是12,而离开R1时，VC号变成了22；离开R2时，VC号是32

虚电路网络示例

R1的转发表：

入接口 入VC号 出接口 出VC号
1 12 2 22
2 63 1 18
... ... ... ...

每条虚电路的连接和建立都会让路径上所有路由器的转发表更新

VC号在每段链路都不同的原因：

  1. 逐链路代替VC号减少了VC号字段在分组首部中的长度
  2. 如过一条链路具有多条虚电路，那么约定互不冲突的VC号将花费大量时间

虚电路的三个阶段

虚电路的三个阶段：

  • 虚电路建立：发送方运输层与网络层联系，指定接收方地址，网络层决定发送方到接收方的路径，为该路径上的每条链路决定一个VC号。 最后在路径上的每个路由器中增加一个表项
  • 数据传输
  • 虚电路拆除：网络层通知接收方的端系统，并更新路径上每个路由器的转发表以表明该虚电路不存在了

虚电路网络层的两个端系统之间路径上的路由器都要参与虚电路的建立，且每台路由器都完全知道经过它的所有虚电路

端系统向网络层发送的指示虚电路启动与终止的报文，以及路由器之间传递的用于建立虚电路（即修改路由表中的连接状态）的报文，称为信令报文（ signaling message ）,用于交换这些报文的协议称为信令协议（ signaling protocol ）

数据报网络

数据报网络中的路由器不需要维持连接状态信息（因为是无连接的，没有虚电路），但是要在转发表中维持转发状态信息。 装发表存储了目的地址到输出链路接口的映射，通过路由选择算法修改

转发表在将分组的目的地址（当然是IP地址）和转发表表项匹配时，采用最长前缀匹配

路由器工作原理

路由器结构

以下“端口“均指硬件端口，和套接字等软件端口不同

  • 输入端口： 将输入的物理链路与路由器连接。 同时还要在这里完成查询转发表。 一般分组转发到交换结构，进而转发到输出端口；而控制分组（如携带路由选择协议信息的分组）转发到路由选择处理器
    • 输入端口拥有转发表的影子副本，因此可以进行查找+转发
  • 交换结构： 用于分组交换，有许多实现，比如经内存交换，经总线交换，经复杂的总线网络交换
  • 输出端口
  • 路由选择处理器： 执行路由选择协议， 维护路由表，并由此计算出转发表。 它还执行网络管理功能

输入/输出端口和交换结构共同实现了转发功能，称为路由器转发平面（ router forwarding plane ）

  • 纯硬件实现，因此在纳秒级别

路由器选择处理器实现了控制功能（路由选择），称为路由器控制平面（ router control plane ）

  • 软件实现并在路由选择处理器上执行，在毫秒级别

队列等待问题

在输入和输出端口都会形成分组队列，如果队列过长，耗尽了路由器的缓存，路由器就会丢弃分组，即丢包。

输入端口的排队不那么严重，因为可以将分组分配到多个输入端口。

  • 输入端口的分组传输速度取决于交换结构的速度

对于输出端口，由于多个分组都可能争用同一个输出端口， 更容易发生排队，此时需要一个在输出端口的分组调度程序选出一个分组发送，以提供服务质量保证。常见的做法是主动队列管理

  • 主动队列管理（ Active Queue Management, AQM ） ：在缓存填满前便丢弃（或在首部加标记）一个分组，以便向发送方提供一个拥塞信号
  • 随即早期检测（ Random Early Detection, RED ）：AQM的最流行的一种实现。 为输出队列维护一个加权平均值，如果该值大于某个阈值，则丢弃后续到达的分组

路由表和转发表

路由表

路由表只存储三元素：

  • 目的网络地址
  • （如果划分了子网）子网掩码
  • 下一跳地址（Mac地址）
    • IP地址和网络接口对应，因此我们所说的下一跳地址，就是下一跳的网络接口的地址

注意，路由表中只存储下一跳地址，而不是最终地址，地址其实就是网络接口的IP。 此外，路由表中还可以设置默认路由( Linux中称为默认网关default gateway )， 如果某个包的目的地址和路由表其他项都不匹配时，就匹配到默认路由

1
2
3
4
5
6
7
8
9
10
11
12
13
14
# 这个命令可以查看路由表，再次强调，我们在Linux内核中不区分路由表和转发表
$ ip route show


# 当目的地址与其他所有项都不匹配时，匹配到default gateway, 其对应的下一跳网络接口地址为172.31.0.1
# via后面跟的就是下一跳地址
# dev后面跟的是

default via 172.31.0.1 dev en0
127.0.0.0/8 via 127.0.0.1 dev lo0
127.0.0.1/32 via 127.0.0.1 dev lo0
169.254.0.0/16 dev en0  scope link
172.31.0.0/17 dev en0  scope link
172.31.0.1/32 dev en0  scope link

转发表

结构：

  • 路由表的三元素
  • 主机方面的信息：比如输出端口信息、标记信息等

路由器的分组转发： 查看转发表，如果有对应的表项（ 目的IP在本网络， 或者目的IP的规则在路由表中被手动制定 ），就进行交付，否则就转发给本网络的默认路由

  • 转发过程中需要将目的地址与子网掩码做与操作得到网络号， 注意网络号匹配采用最长前缀匹配

路由表和转发表的区别

转发表是根据路由表生成的， 可以看到，路由器只存储路由信息，和主机没有关系，它只描述网络链路状态和方向； 而转发表还要存储一些主机信息，它直接作用于数据包，在主机内部将一个数据包从一个端口导向另一端口。

对于程序员来说， 二者可以看成一个东西，因为Linux内核本身就不区分这两个表，每到一个数据包都会查路由表。二者只对于硬件工程师有差别。

在本文的剩余部分，我们不会区分这二者。

IP（v4）

IP数据报

网络层的基本数据传输单元为IP数据报( IP Datagram )

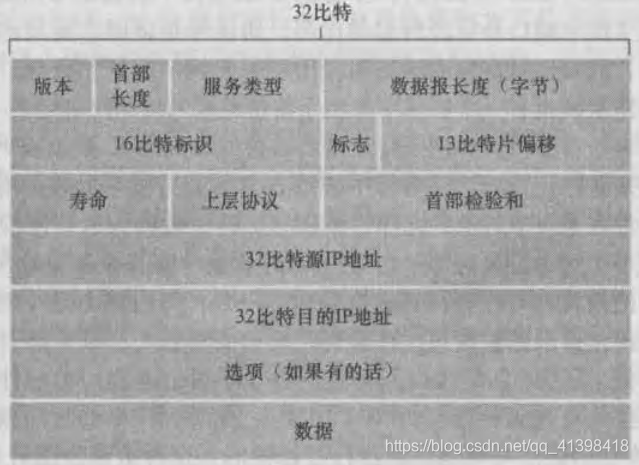

IPv4 packet

其中的关键字段如下：

  • 版本号：4个比特。通过查看版本号，路由器可以确定如何解释IP数据报的剩余部分，因为不同IP版本使用不同数据报格式。
  • 首部长度：4个比特。确定IP数据报数据部分实际从哪里开始。
  • 服务类型：使不同类型的IP数据报（如要求时延低的数据报）能相互区别开。
  • 数据报长度：16个比特，IP数据报的总长度（首部+数据），以字节计算。IP数据报的理论长度为65535字节，但实际很少超过1500字节。
  • 标识，标志，片偏移：与IP分片有关。IPV6不允许路由器对分组分片。
  • 寿命（TTL）：该字段确保数据报不会永远在网络中循环。数据报每过一个路由器，TTL减1，减到0就丢弃。
  • 协议：仅在达到目的地才有用。指示IP数据报的数据部分交给哪个运输层协议，比如6表示交给TCP，17交给UDP。协议号是将网络层与运输层绑定到一起的粘合剂，端口号则用于运输层和应用层的绑定。
  • 首部校验和：帮助路由器检测收到的IP数据报的比特错误。TCP/IP在运输层与网络层都执行差错检测。
  • 源和目的IP地址：通过源主机通过DNS查找来决定目的地址。
  • 选项：该字段允许IP首部被扩展。很少使用，所以数据报首部不包括该字段的信息
  • 数据：该字段除了包含TCP和UDP外，也可重载其他类型的数据，如ICMP报文。

IP数据报的首部有20字节（假设无选项）。如果数据报承载一个TCP报文段，每个数据报共承载40字节的首部（有20字节的TCP首部）以及应用层报文

IP数据报分片

并非所有链路层协议都能承载相同长度的网络层分组

最大数据单元（ Maximum Transmission Unit, MTU ）: 一个帧能承载的最大数据量

  • 一段路经上的不同链路可能有不同的链路层协议，因此有不同的MTU

分片： 将数据报中的数据部分分成较小的数据报，再封装成帧

  • 片的组装是相当复杂的工作， 由端系统实现。这是为了保持网络的简单性
  • IPV6没有片偏移字段，根本上废止了分片

IPV4编址

IP要求每个主机和路由器借口拥有自己的IP地址， 每个IP地址为32 Bit

  • 因此，一个IP地址与一个网络接口相关联，而不是与包括该接口的主机或路由器相关联
  • 当一台主机同时连到两个网络，该主机就必须具有两个相应的IP地址，网络号不同

IP地址的编址方法，目前广泛采用的是CIDR， 早年采用的是分类编址。 我们先介绍传统的分类编址。 为了提高地址利用率， 分类编址还可以划分子网

CIDR

无类别域间路由选择Classless Inter Domain Routing, CIDR

  • 取消了传统分类网络的概念
  • 和子网掩码的区别：子网掩码只是局限于在某一个子网内或一个站点内使用，而CIDR是对全球路由系统可见的
    • 这意味着在公网，路由器可以直接对CIDR地址块进行寻址，而不必对主机进行寻址，大大提升了效率
      • 这称为路由聚合
      • 相比之下，子网掩码只能在子网使用，因此传统的分类网络在公网只能按主机寻址
  • CIDR采用最长前缀匹配： 同一个IP，在路由表中可能会匹配多个网络号，此时从匹配结果中采用具有最长网络前缀的路由

获取IP地址

  1. ISP从ICANN等机构获得地址
  2. 组织从ISP获得一组地址（得到公网IP）
  3. 组织内可以用DHCP等方式给主机配置IP地址（得到内网IP）

IP地址与硬件地址

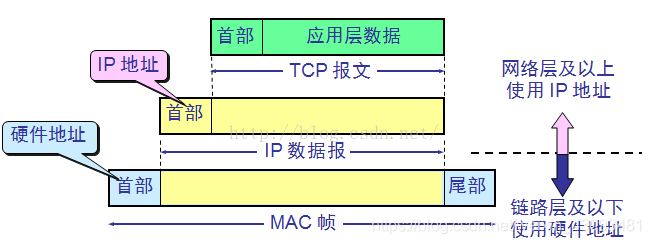

IP地址与硬件地址

  • IP层使用IP地址，链路层使用MAC地址

  • 硬件地址（aka MAC地址）是下一跳的地址， IP地址是目的主机的IP地址

    • 例如，我要去北京，需要经过： 1. 车站。 2.地铁站。 3. 飞机场。

      那么，我的目的IP地址始终是北京，而起始IP地址是车站，到了车站后，我的目的MAC地址变成了地铁站， 到了地铁站后，我的起始IP地址是飞机场

    • 但是，如何在知道总目的地是北京的情况下，知道下一步是要去车站呢？ 即： 如何在知道目的IP地址的情况下，知道下一跳的MAC地址呢？ 这就需要地址解析协议ARP( Address Resolution Protocal )

      • 以上信息，即目的网络号和下一跳地址( Mac地址 )都被存储在路由表中

ARP

IP层使用ARP协议来进行IP - MAC地址的映射

ARP过程

每个主机里都设有一个ARP高速缓存( ARP cache )，里面有本局域网上各主机和路由器的IP地址到硬件地址的映射表，且这个映射表经常动态更新

  • ARP高速缓存中每条cache都只存在一段时间，超过时间后就被删除

工作流程：假设A和B在同一局域网，当主机A向局域网上某个主机B发送IP数据报时，先在ARP cache中查看有无主机B的IP地址，若有，就可查出对应的硬件地址，反之，执行下列步骤，找到主机B的硬件地址：

  1. A的ARP进程在局域网广播一个ARP请求分组，包含A自己的硬件地址和IP地址，目的方硬件地址(未知时填0)，目的方IP地址

    • A为什么要发送自己的硬件地址和IP地址？

      当A向B发送IP数据报时，很可能不久后B也要向A发送。 为了减少通信量， A在发送其ARP请求分组时，会把自己的IP地址和硬件地址写进请求分组。 这样主机B收到该请求分组时，就会把A当这一映射写进B的ARP cache中

  2. 在本局域网上的所有主机上运行的ARP进程都收到此ARP请求分组

  3. 主机B收到广播，发现本机IP与查询IP一致，就向A发送ARP响应分组，其中包括自己的硬件地址和IP地址。 由于其余的所有主机的IP地址都与ARP请求分组中要查询的IP地址不一致，就会直接丢弃该分组。

    • ARP请求分组是多播，但ARP响应分组是单播

  4. A收到回复的ARP响应分组后，将对应IP和硬件地址存入ARP cache中，方便下次使用

注意：

  • ARP协议只解决同一局域网上IP地址和硬件地址映射， 如果A和B在不同局域网，网络通过路由器R1相连，那么ARP会把R1的物理地址返回给A， A就只管把R1的地址写进链路层帧里。 当链路层帧到达R1时， R1再进行ARP，此时就能得到B的物理地址，将数据最终发给B
    • 所以ARP如果在本局域网查不到B的IP，就会查路由器的IP
  • ARP工作过程对用户是透明的

ARP典型情况

四种使用ARP的典型情况：

  1. 发送方是主机，要把IP数据报发送到本网络上的一个主机，这时ARP找到目的主机的硬件地址
  2. 发送方是主机，要把IP数据报发送到另一个网络上的一个主机，这时ARP找到本网络上的一个路由器的硬件地址，A只管把路由器的物理地址写进MAC帧，并最终发给路由器。 再由路由器进行ARP，一步步转发通过各个网络， 最终到达B
  3. 发送方是路由器，要把IP数据报发送到本网络上的一个主机，这时ARP找到目的主机的硬件地址
  4. 发送方是路由器，要把IP数据报发送到另一个网络上的主机，这时ARP找到本网络上的一个路由器的硬件地址，剩下的工作由这个路由器完成

IP层分组转发

示例：

IP层分组转发
  • 默认路由：就是给主机指定一个“当其他路由表项都不匹配时”匹配的路由
  • 可以减少路由表所占用的空间和搜索路由表所用的时间，将不在路由表中的网络都连向默认路由
  • 直接交付：主机H查找路由表，如果发现目的主机就在本网络上，则不经过任何路由器，而是直接交付

分组转发算法：

  1. 从数据报的首部提取目的主机的IP地址\(D\)，得出目的网络地址为\(N\)
  2. 若N就是与此路由器直接相连的某个网络地址，则进行直接交付，不需要再经过其他的路由器，直接把数据报交付给目的主机（这里包括把目的主机地址D转换为具体的硬件地址，把数据报封装为MAC帧，再发送此帧）；否则就是间接交付, 执行(3)
  3. 若路由表中有目的地址为\(D\)的特定主机路由，则把数据报传送给路由表中所指明的下一跳路由器，否则执行(4)
  4. 若路由表中有到达网\(N\)的路由，则把数据报传送给路由表中所指明的下一跳路由器，否则执行(5)
  5. 若路由表中有一个默认路由，则把数据报传送给路由表中所指明的下一跳路由器，否则执行(6)
    • 就是说，如果路由表项能匹配目的地址\(D\)最好，否则就匹配目的网络\(N\)，否则就匹配到默认路由
  6. 报告转发分组出错

Classful addressing of IPv4

将IP地址划分为若干个固定类，每一类地址都由网络号(net-id)和主机号(host-id)构成。

现代网络采用的都是CIDR，传统分类地址已经不用了, 不过分类编址在事实上还广泛存在, 比如CIDR中的mask位数取8、16、24就分别代表了分类网络中的A、B、C类地址块.

  • 网络号由IP管理机构分配，主机号由得到该网络号的单位自行分配
  • 一个网络是指具有相同网络号的主机的集合，因此用转发器或网桥等连接起来的若干局域网仍属于一个网络，因为它们都具有相同的网络号。 具有不同网络号的局域网必须用路由器互联
  • 路由器总是有至少2个不同网络号的IP地址，用于连接不同的网络

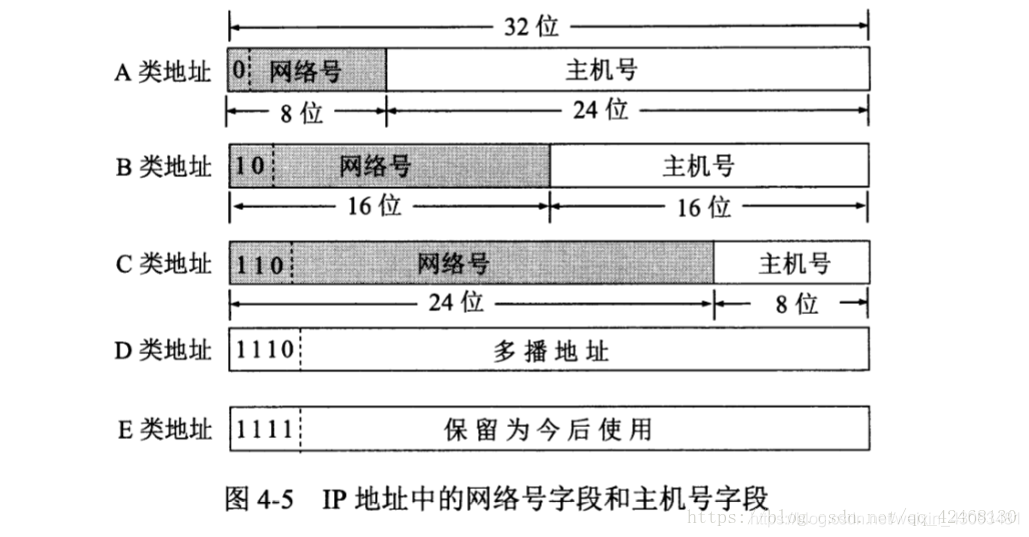

IP分类编址

  • A、B、C类地址都是单播地址. D类地址用于多播

  • 网络号全为0的IP表示“本网络”

    • 网络号全0 + host-id， 表示“本网络上的某台主机host-id”

  • 主机号全为0的IP表示“本主机所连接到的网络的地址”。 例如， 一个A类地址为5.6.7.8, 则该主机所在的网络地址就是5.6.7.0

  • 主机号全为1的IP表示"本网络上的所有主机的地址"。 例如，一个B类地址为126.43.255.255， 它表示"在网络126.43.0.0上的所有主机的地址"。

  • A类地址的网络号127(即0111 1111)保留作为本地软件环回(loopback)地址。 如果主机发送一个IP数据报的目的地址为环回地址，则数据报根本不会被发送到网络，而是由本机的协议软件来处理。

    • CIDR表示的127.*.*.*/8，就是整个环回地址块（A类网络的127地址块）

      • 比如本地如果新开了个虚拟机，给它分配的地址就在127.*.*.*/8里面选，通向该地址的包全部走lo0接口

    • The host name localhost has the loop back IP address 127.0.0.1. This is set in the /etc/hosts file.

  • 网络号全0 + 主机号全0 (0.0.0.0) means "all IPv4 addresses on the local machine". If a host has two IP addresses, 192.168.1.1 and 10.1.2.1, and a server running on the host listens on 0.0.0.0, it will be reachable at both of those IPs.

    In the output of linux command lsof, the symbol * equals 0.0.0.0.

    1
    2
    3
    4
    5
    sudo lsof -i :8080

    COMMAND     PID USER   FD   TYPE DEVICE SIZE/OFF NODE NAME
    docker-pr 20545 root    4u  IPv4  75708      0t0  TCP *:http-alt (LISTEN)
    docker-pr 20552 root    4u  IPv6  82134      0t0  TCP *:http-alt (LISTEN)

IP地址的指派范围：

网络类别 最大可指派的网络数 第一个可指派的网络号 最后一个可指派的网络号 每个网络中的最大主机数
A 126( \(2^7 - 2\) ) 1 126 \(2^{24}-2\)
B 16383( \(2^{14} - 1\) ) 128.1 191.255 \(2^{16} - 2\)
C 2097151( \(2^{21} - 1\) ) 192.0.1 223.255.255 254( \(2^{8} - 2\) )

不使用的特殊IP地址:

net-id host-id 源地址使用 目的地址使用 意义
0 0 可以 不可 在本网络上的本主机
0 host-id 可以 不可 在本网络上的某台主机host-id
全1 全1 不可 可以 只在本网络进行广播(各路由器均不转发)
net-id 全1 不可 可以 对net-id上的所有主机进行广播
127 非全0或全1的任何数 可以 可以 本地环回地址

A类地址

  • A类地址的net-id占1 Byte， 其中第一位固定为0， 因此只有7 bit可以使用。 由于全0的网络号表示“本网络”； 网络号127表示环回地址，因此可以指派的网络号有\(2^7 - 2\)个
  • A类地址的host-id占3字节， 由于全0的主机号表示“本主机所连接到的网络的地址”； 全1主机号表示该网络上的所有主机的地址，因此可以指派的主机号有\(2^{24}-2\)个

B类地址

  • B类地址的net-id占2 Byte， 但前面2位已经固定为10， 因此只有14 bit可以使用。 由于网络号字段后面的14位怎么分配也不会出现全0或全1， 因此这里不需要“减二”。 但是，事实上B类网络地址128.0.0.0是不指派的( 即网络号1000 0000 )， 可以指派的B类最小网络地址是128.1.0.0( 即网络号1000 0001 )， 所以可以指派的网络号有\(2^{14} - 1\)个
  • A类地址的host-id占2 Byte, 减去全0和全1， 可以指派的主机号有\(2^{16} - 2\)

C类地址

  • B类地址的net-id占3 Byte， 但前面3位已经固定为110， 因此只有21 bit可以使用。 同理，C类网络地址不需要“减二”， 但C类网络地址192.0.0.0也是不指派的( 即网络号1100 0000 0000)， 可以指派的C类最小网络地址是192.0.1.0( 即网络号1100 0000 0001 )， 所以可以指派的网络号有\(2^{21} - 1\)个
  • C类地址的host-id占1 Byte, 减去全0和全1， 可以指派的主机号有\(2^{8} - 2\)

划分子网

使用IP的主机号的若干位进一步划分子网。划分子网后，新的网络地址为： net-id + 子网id

  • 子网掩码：就是若干个1， 其数量为新的网络地址数量， 也就是网络号+子网号的位数
    • 使用子网掩码后， 不管网络有没有划分子网，只要把子网掩码和IP地址进行与运运算，就能得到网络地址
    • 如果一个网络不划分子网，其子网掩码就是默认子网掩码，也就是仅有“net-id”位
      • 比如，A累地址的默认子网掩码是255.0.0.0， 或0xFF00 0000

IPV6

IPV6新特性：

  • 地址长度从32位扩展到128位
  • 简化高效的40字节首部
  • 流标签与优先级： 某些分组（如音频、视频传输）可以被当作一个流，并打上特定的标签

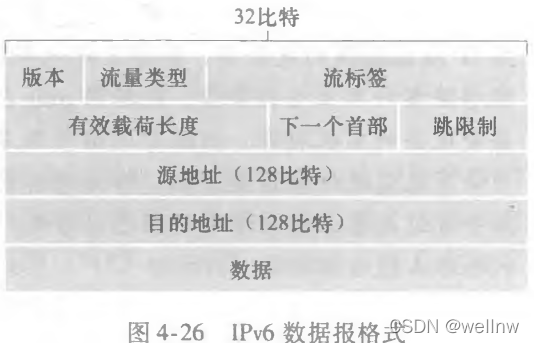

IPv6

  • 版本：该4比特字段用于标识IP版本号。IPv6将该字段设为6。注意到将该字段值设置为4并不能创建一个合法的IPv4数据报。

  • 流量类型：该8比特字段与我们在IPv4中看到的TOS字段的含义相似。

  • 流标签：该20比特的字段用于标识一条数据报的流，能够对一条流中的某些数据报给出优先权，或者它能够用来对来自某些应用的数据报给出更高的优先权，以优于来自其他应用的数据报。

  • 有效载荷长度：该16比特值作为一个无符号整数，给出了IPv6数据报中跟在定长的40字节数据报首部后面的字节数量。

  • 下一个首部（指传输层协议的首部）：该字段标识数据报中的内容（数据字段）需要交付给哪些个协议（如TCP或UDP）。该字段使用与IPv4首部中协议字段相同的值。

  • 跳限制： 转发数据报的每台路由器将对该字段的内容减一。如果跳限制计数达到0，则该数据包将被丢弃。

  • 源地址和目的地址：128比特地址

  • 数据：IPv6数据报的有效载荷部分。当数据报到达目的地时，该有效载荷就从IP数据报中移除，并交给在下一个首部字段中指定的协议处理。

IPV6弃用的特性：

  • 分片和重新组装： Pv6不允许在中间路由器上进行分片与重新组装。这种操作只能在源与目的地执行。如果路由器收到的IPv6数据报因太大而不能转发到出链路上的话，则路由器只需丢掉该数据报，并向发送方发回一个分组太大的ICMP差错报文即可。于是发送方能够使用较小长度的IP数据报重新发送数据

  • 首部校验和：因为因特网层中的运输层和数据链路层协议执行了校验操作，所以IPv6去除了校验

  • 选项：选项字段不再是标准IP首部的一部分了。但是它并未消失，而是可能出现在IPv6首部中由下一个首部指出的位置上

从IPV4到IPV6的迁移

双栈

有两种方案： 双栈， 隧道

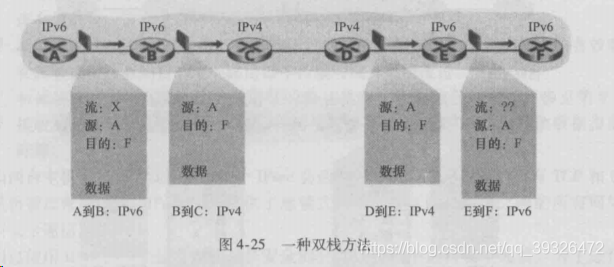

  • 双栈： 使用双栈的IPV6节点具有完整的IPV4实现，即同时具有收发两种数据报的能力。 在与IPV4节点进行交互时采用IPV4, 与IPV6节点交互时采用IPV6
    • 双栈节点需要知道所要交互的节点是否支持IPV4/6, 这可以通过DNS查询实现，如果一个节点支持IPV6,那么DNS返回一个IPV6地址，反之返回IPV4地址
    • IPV6数据报中一些字段在IPV4中没有，这意味着如果将其IPV6数据报转化为IPV4的，将会丢失一些信息。 对于路径A - B - C -D - E , 假设除了C节点是IPV4外，其他均是IPV6. 那么A-B的IPV6数据报在转换为IPV4时会不可逆地丢失信息，即使后来又被转换为IPV6数据报发向E
  • 隧道：如果两台IPV6数据库之间采用IPV6交互，但它们中间经由IPV4路由器互联，那么可以将整个IPV6数据报放到IPV4的有效载荷中。
    • 比如图中B和E，要使用IPV6交互，但是它们经由中间IPv4路由器关联

IPsec

  • IPsec是提供安全性服务的新型网络层协议，向后兼容IPV4和IPV6
  • IPsec只需在两台互相通信的主机中可用，其他主机和路由器可以继续用普通的IPv4
  • IPsec是面向连接的。主机间建立会话后，发送的TCP和UDP报文段都享受IPsec的安全性服务
    • 密码技术约定
    • IP数据报有效载荷的加密
    • 数据完整性
    • 初始鉴别。主机确信在数据报中的源IP地址是该数据报的实际源

ICMP（V4）

ICMP协议用于在网络层进行差错报告

ICMPv4

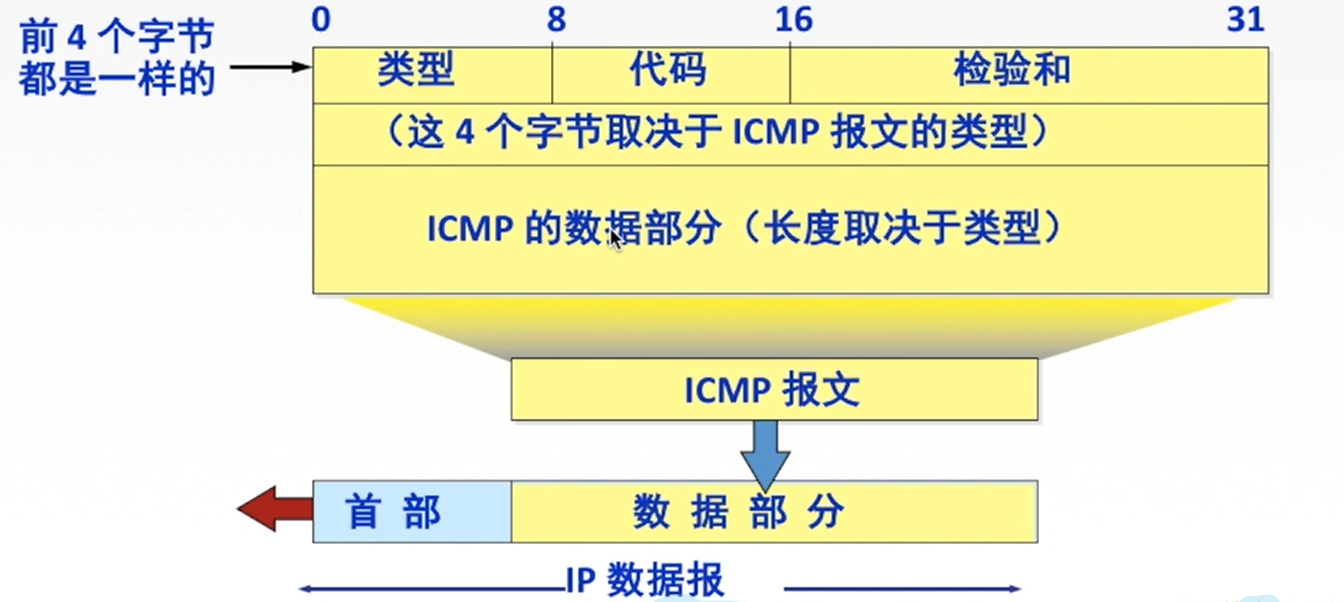

ICMP是网络层协议，但从体系结构上讲位于IP协议之上，因为ICMP报文是作为IP报文的有效载荷承载的。同样，当一台主机收到一个指明上层协议为ICMP的IP数据报时，它分解出该报文的内容交给ICMP（就像任何低层次协议到高层一样）

ICMP报文有两种：

  • ICMP差错报文
  • ICMP查询报文，查询报文总是成对出现
ICMP种类 ICMP type字段 code 描述
查询报文 0 0 回显回答（对ping的回答）
3 0 目的主机不可达
3 1 目的主机不可达
3 2 目的主机不可达
3 3 目的主机的端口不可达
3 6 目的网络未知
3 7 目的主机未知
4 0 源抑制（拥塞控制）
8 0 回显请求
9 0 路由器通告
查询报文 10 0 路由器发现
11 0 TTL过期
12 0 IP首部损坏

使用ICMP的程序

ping程序，就是发送一个ICMP类型8编码0的报文到指定主机。 看到该回显（echo）请求，目的主机发回一个类型0编码0的ICMP回显回答

  • 大多数提出/IP实现支持在内核中实现ping服务器， 因此ping服务器不一定是个进程

traceroute程序：

  • 向目的主机发送一系列普通的IP数据报，每个数据报都携带了具有一个不可达UDP端口号的UDP报文段 第一个数据报的TTL为1,第二个的为2, 依次类推。 该源主机也为每个数据报启动定时器。

  • 当第n台路由器观察到这个数据报的TTL刚好过期，根据IP协议规则，就会丢弃该数据报并发送一个ICMP警告报文（类型11,编码0）。

  • 该警告报文包含了路由器的名字与IP地址。 当该ICMP报文返回路由器时，源主机从定时器得到往返时延，从ICMP报文中得到第n台路由器的名字与地址。

  • 而数据报最终将到达目的主机，由于它包含了一个具有不可达端口号的UDO报文段， 该目的主机将向源发送一个端口不可达的ICMP报文，当源主机收到这个报文时，就可以停止发送探测分组了

ICMPv6

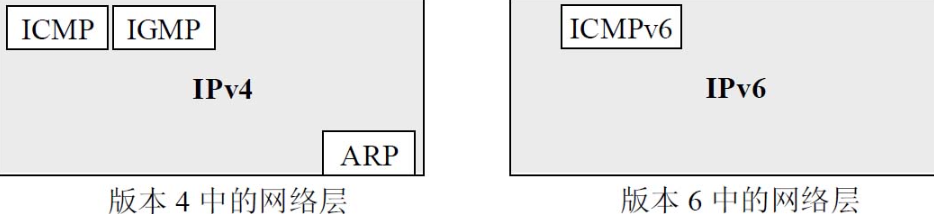

ICMPv6：用于IPv6， 因为IPv6和IPv4都不保证数据的可靠交付， 需要ICMP来反馈差错信息

  • ARP和IGMP都被合并到了ICMPv6中
ICMPv6

In-net Route Selection

原理：将网络抽象为图

依据算法是全局的还是分布式的，可以分为：

  • 全局式路由选择算法, aka 链路状态算法（ Link State, LS ）： 该算法以所有节点之间的连通性和所有链路的费用作为输入
  • 分布式路由选择算法：每个节点仅知道相邻链路的信息，通过迭代计算并于相邻节点交换信息，逐渐计算出到达目的节点的最低费用路径
    • 最著名的有距离向量( Distance-Vector, DV )算法

LS算法

就是Dijkstra算法，需要有网络的全局信息

LS算法的缺陷： 链路振荡

振荡问题

oscillation problem

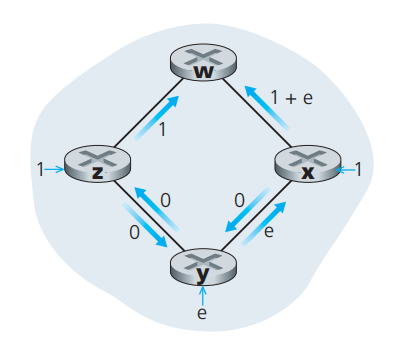

假设网络出初始的链路费用和路由选择如下，路由费用等于路由负载

那么算法再次运行时， y会发现顺时针到达w的代价为1,低于逆时针的代价，其他节点亦如是，整个链路的方向变为顺时针

算法再次运行，再次发生上述状况，链路方向又变为顺时针 。。。 循环往复，整个链路在不断振荡

DV算法

距离向量（DV）算法是一种迭代的、异步的和分布式的算法，每个节点都要从一个或多个直接相邻邻居接受某些信息，执行计算然后将其计算结果分发给邻居。

  • 分布式：每个结点都从一个或多个直接连接的邻居接收信息，通过对信息的计算，再把结果通告给邻居
  • 迭代： 一直持续到邻居之间无更多信息要交换为止
  • 异步： 不要求节点相互之间步伐一致地操作，而是当收到邻居发来的信息时进行操作即可。

Bellman-Ford 方程

Bellman-Ford 方程: 令\(c(x,v)\) 表示 x 到邻居 v 的开销，$d_v(y) $表示从 节点 v 到目的地 y 的开销，我们需要在 x 的所有邻居中获得最小值。 \[ d_x(y) = min_v\{ \ c(x,v) + d_v(y) \ \} \]

距离向量

距离向量: x 在 N 中到其他所有结点 y 的开销的估计值 \[ D_x = [D_x (y): \ y ∈ N] \]

Bellman-Ford 方程为 DV 算法提供了理论基础。简单地说，也就是结点获得最短路径的下一跳，并且将该信息写入转发表中。这时我们也

每个节点x维护如下路由选择信息：

  • 对每个邻居v,从x到直接相连邻居的费用为
  • 节点x的距离向量，即\(D_x = [D_x (y): \ y ∈ N]\), 是 x 在 N 中到其他所有结点 y 的开销的估计值
  • 它的每个邻居的距离向量，即对x的每个邻居v,有\(D_v = [D_v (y): \ y ∈ N]\)

算法步骤：

  • 每个节点周期性向邻居发送它的距离向量副本。 当节点x从它的任何一个邻居v接收到一个新距离向量路由协定，就保存v的距离向量，并根据Bellman-Ford方程更新自己的距离向量如下： \[ D_x(y) = min_v\{ \ c(x,v) + d_v(y) \ \} \quad 对N中的每个节点 \]

  • 如果x的距离向量因为这次更新被改变，x将向它的每个邻居发送其更新后的距离向量

  • 已证明： 只要所有节点继续以异步方式执行此算法，每个费用估计\(D_x (y)\)收敛到 \(d_x (y)\), \(d_x (y)\) 为节点x到y的实际最低费用路径的费用

  • DV算法的缺点：无穷计数问题

无穷计数问题

endless counting problem

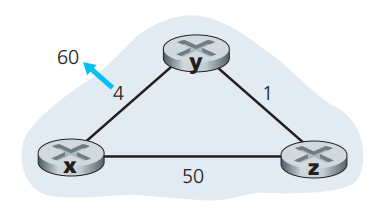

图中有X、Y、Z三个节点。我们增加链路费用。 Y检测到它到X的路径费用由4增加到了60。此时节点Z的距离向量为：d(X) = 5, d(Y) = 1, d(Z) = 0。于是Y在更新向量时发现，咦，Z到X的距离只有5诶，那可以先到Z再到X，于是Y的距离向量更新为：d(x) = 5 + 1 = 6, d(Y) = 0, d(z) = 1。我们可以发现，这个逻辑显然是错误的，因为Z到X的距离为5的前提是要经过Y，但Y更新后的路径又要经过Z，这就形成了一个选路环路（routing-loop）问题。因为Y的距离向量更新了（虽然是错误的），但它还是向Z发送了更新报文。Z收到更新报文后，比较了下邻居们到X的距离，发现经过Y的路径距离为1 + 6 = 7，小于直接到X的距离，于是Z也更新的自己的距离向量，然后又将更新后的距离向量发给Y。Y收到后又更新向量为8，然后再发给Z。。。这样循环往复，更新报文在Y和Z之间传来传去，直到第44次迭代后，Z算出它经由Y的路径费用大于50为止。此时，Z最终确定到X的最短路径费用是直接到达X的费用50，而Y也得到了最短路径是经Z到X的费用51。

无穷计数问题： 链路费用增加时，路由选择形成环路，该选择过程会不断迭代直到判断开销过大不符合条件才会跳出

  • 解决方案： 毒性逆转

毒性逆转： 如果z通过y路由选择到目的地x，则z将通告y：它（z） 到x的距离是无穷大的 。 只要z经y路由选择到x， z就持续地向y讲述这个谎言。y将相信z没有到x的路径，最终y将永远不会试图经由z路由选择到x。

  • 毒性逆转并没有解决一般的无穷计数问题，当网络规模增大，涉及到了 3 个及以上的更多节点的环路，毒性逆转将不能探测到故障
  • （片面的）解决方案：参加RIP

层次路由选择

在互联网等大型网络中，一般把路由器组织为自治系统（ Autonomous System, AS ）

AS

  • 将路由器组织成AS的理由：

    • 互联网上路由器规模庞大，路由选择信息的计算开销大，因此需要对路由器进行分组，降低计算复杂性
    • 许多组织都希望管理自治

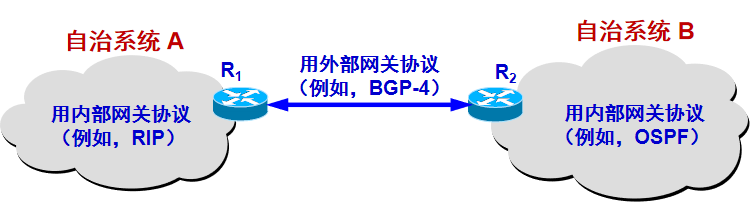

  • 同一AS内，运行相同的AS内部路由选择协议（ RIP, OSPF ）； AS之间， 运行相同的AS间路由选择协议( BGP )

  • 网关路由器（ gateway router ）：在AS内的路由器，负责向在本AS之外的目的地转发分组

Internet Route Selection

自治系统内的路由选择协议

也称为内部网关协议（ interior gateway protocol ）

RIP

就是AS内的DV算法，只不过定义了最大跳数（默认16）来解决无穷计数问题，这个方案太简陋了，因为还是要绕圈子， 而且这种定义跳数上限的行为，导致网络中不能存在距离大于16的节点，这导致RIP只能用于小型网络

RIP在传输层使用UDP

OSPF

开放最短路径优先（ Open Shortest Path First, OSPF）：使用洪泛链路状态信息和Dijkstra最低开销路径算法。，每台路由器知道整个自治系统的完整拓扑图。

  • 当且仅当链路状态发生变化时，向本AS中所有路由器发送信息（洪泛）
    • RIP仅和相邻节点交换信息
    • RIP是周期性交换信息，不管链路状态有没有变化
  • 发送的信息就是与本路由器相邻的所有路由器的链路状态，但这只是路由器所知道的部分信息

通过交换信息，所有路由器最终都能建立一个链路状态数据库，事实上就是全网（整个AS）的拓扑图，每个路由器都知道全网的拓扑结构

  • RIP的路由器仅知道下一跳距离和下一跳路由器

OSPF采用IP数据报进行传送， 相比UDP，报文更简短

OSPF的优点如下：

  • 安全：OSPF路由器之间的交换可以进行认证，只有受信任的路由器才能参与AS内的OSPF协议，从而防止恶意入侵者；

  • 多条相同路径的开销：当到达某目的地的多条路径具有相同的开销时，OSPF允许使用多条路径；

  • 对单播与多播路由选择的综合支持：多播OSPF（MOSPF）提供对OSPF的简单扩展，以便提供多播路由选择；

  • 支持在单个AS中的层次结构：一个OSPF自治系统能够将AS进一步划分为一个个区域，每个区域都允许自己的OSPF链路状态路由选择算法

    • 面向区域，比面向AS的粒度更细

    • 又比面向主机粒度更粗，在洪泛时可以减少链路负载

自治系统间的路由选择

BGP

边界网关协议BGP, 作用顾名思义。

  • BGP并非要寻找最短路径路由，而是比较好的路由。因为要考虑AS自身的策略（比如，中国这个AS不允许其报文经由外国再转发到本地，哪怕这条路由费用比较奥低）

BGP是面向AS的，将AS视为节点

广播和多播路由选择

广播

最简单的实现方式是“N次单播”，缺点是需要发送方知道所有接收方的信息，这需要额外的协议来保证

  • N次单播会在到第一跳的链路上发送N个副本，效率低下（时间为N）且造成巨大的链路负载，但这可以通过转而让后续节点来生成和转发副本来解决。 第一跳仅需要发一份副本

无控制洪泛

洪泛（flooding）: 源节点向它的所有邻居发送分组副本，当某邻居接收了一个广播分组时，它复制该分组并向它的所有邻居（除了从其接收该分组的那个邻居）转发。

  • 如果图有环，该方法会导致广播分组死循环

受控洪泛

原理：如果节点已经接收并且洪泛了某分组的较早副本，它就不应该继续洪泛该分组

序号控制洪泛

序号控制洪泛： 每个广播分组带有一个广播序号和源节点的地址。节点维护一个接收过的广播分组的广播序号列表。 节点只会复制并转发列表中没有对应序号的分组

反向路径转发

反向路径转发（ Reverse Path Forwarding, RPF ）: 当一台路由器接收到具有给定源地址的广播分组时，仅当该分组到达的链路正好位于它自己的返回其源的最短单播路径上，它才向其所有出链路传输报文；否则，路由器只是丢弃入分组而不向任何它的出链路转发分组

RPF

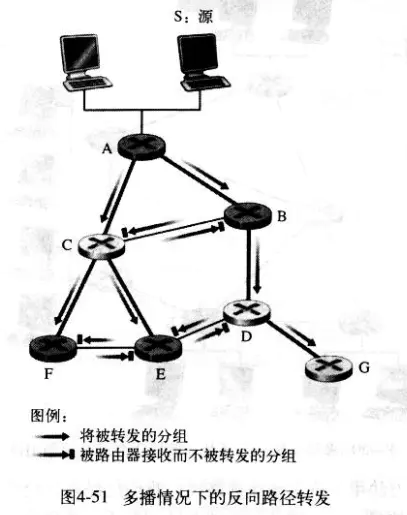

如图，假设粗线是源A到其它接收方的最低费用路径：

  1. A先广播一个源为A的分组到节点C, B
  2. B将向C, D转发它从节点A接收到的源为A的分组（因为A位于自己到A的最低费用路径上）， B将忽略从其它任何节点接收的源为A的分组
  3. 考虑C， C将从A和B接收源为A的分组， 而B不在C自己到A的最短路径上， 因此C将忽略来自B的任何源为A的分组

生成树广播

首先对网络构造出一个最小生成树

实现方法：

  • 定义一个根节点
  • 所有其它节点对根节点单播，直到到达根节点或根节点的生成树内的任意节点
  • 整个单播路径上的所有节点就被加入进生成树

多播

多播数据报采用间接地址来编址， 用来表示一组接收方， 寻址到该组的分组被交付给所有与该组相关联的多播接收方

  • 间接地址是D类地址
  • 多播组：与多播地址相关联的一组接收方
  • 显然多播地址只能用于目的地址，不能用于源地址
  • 对多播数据报不会产生ICMP差错报文， 因此ping一个多播地址将无法收到响应

多播的两个组件：

  • IGMP：将主机加入多播组
  • 多播路由选择协议：负责多播数据报的路由选择

IGMP

  • 与ICMP类似，封装在IP数据报中

  • IP协议号为2

  • 三种报文类型：

    • menbership_query: 由一台路由器向所有与主机相连的接口发送一个menbership_query报文，以确定该接口上主机已加入的所有多播组集合

      • 路由器周期性地发送menbership_query

    • menbership_report: 主机用一个menbership_report报文来响应menbership_report。 当一个应用程序首次加入一个多播组时，主机会之动向路由器发送menbership_report

    • leave_group: 表明主机离开该多播组，该报文是可选的， 因为IGMP是软状态协议。 通过周期性地发送menbership_query，接收menbership_report来更新状态（指某主机加入了多播组）。 如果长时间没有收到menbership_report，那么该状态通过超时事件被删除

  • 软状态协议， 通过某个端系统发送的周期性报文来更新状态。 状态能够在一次崩溃中丢失，接着自动地由后继的更新报文所恢复

多播路由选择协议

生成树算法，得到一棵包含所有多播组节点（即多播组对应的路由器）的树。

注意到，该树可能会包含一些非多播组节点，它们因此也会承载多播流量

VPN

机构可以为内部的主机自行分配IP地址。RFC1918指定了一些专用地址，只能用于内部网络：

  • 10.0.0.0——10.255.255.255
  • 172.16.0.0——172.31.255.255
  • 192.168.0.0——192.168.255.255

在互联网中的所有路由器，对目的地址是专用地址的数据报一律不进行转发

专用网PN：采用专用地址的网络

虚拟专用网VPN（ Virtual Private Network ）: 用利用互联网来作为本机构各专用网之间的通信载体。。如果专用网的通信必须经过互联网，但又有保密的要求，那么所有通过互联网传送的数据都必须加密

  • 尽管可能要经过互联网，但还是用于机构内部的通信，因此称为专用网
  • 显然，一个机构的不同专用网要在公网上通信，每个专用网之间需要有至少一个代理路由器，具有公网IP
  • 可以认为，VPN和PN的区别就是有公网IP
  • VPN采用隧道技术，组织A内的主机可以采用专用地址与主机B通信，主机B可能在本专用网内，可能在另一个专用网，后一种情况下无非是将A的数据报发给本专用网的代理服务器为其做转发，整个过程对通信的双方透明明

NAT

网络地址转换NAT（Network Address Transition）：将专用地址映射为公用地址， 用于专用网内的主机和互联网上的主机通信

  • 运行NAT的路由器称为NAT代理，显然，如果NAT代理具有n个公网IP，则最多允许n个内网主机联网。
  • 同一时刻，一个内部主机持有一个公网IP，因此当NAT路由器收到互联网上的主机发来的SYN分组（见运输层）时，可以映射表来进行IP地址转换
  • 由于一个公网IP可能会映射不同的内网主机， 外部主机将无法通过NAT代理与内网通信， 即通信只能由内网的主机发起。因此，专用网内部的主机无法当服务器用
    • 这意味着NAT和P2P是矛盾的，因为P2P要求任何参与对等方A应当能够对任何其他参与对等方B发起一条TCP连接

NAPT：同时做IP映射和端口映射， 此时内网主机在代理时可通过端口来区分，哪怕它们映射到一个公网IP

  • NAPT不仅要改变IP，还要改变端口号，后者属于运输层的范畴，因此NAPT不是“纯的”IP层协议。 而且端口号本来是用于进程编址的（详见运输层）， NAPT将其用于主机编址，属于滥用

MPLS

传统的IP网络中， 路由器对分组在转发表中进行最长前缀匹配， 找到下一跳的IP地址，这个过程需要软件计算路由表，速度太慢

转发等价类FEC（ Forwarding Equivalence Class ）: 路由器按照同样方式对待的IP数据报的集合（ 比如，具有相同的源和目的地址 ）

多协议标记交换MPLS（ MultiProtocol Label Switching ）: 给属于同一FEC的IP数据报打上相同的标记，路由器仅仅根据转发表来对打上标记的数据报进行转发，

  • 这里的“路由器”只用到了转发表，没用到路由表，相当于交换机，即整个转发由硬件实现
  • 硬件意味着开销小，且需要人为控制，这也称为流量工程

MPLS首部的位置

由于IPv4 首部没有多余的位置存放MPLS标记，MPLS首部实际上位于第二层和第三层之间:

MPLS Header

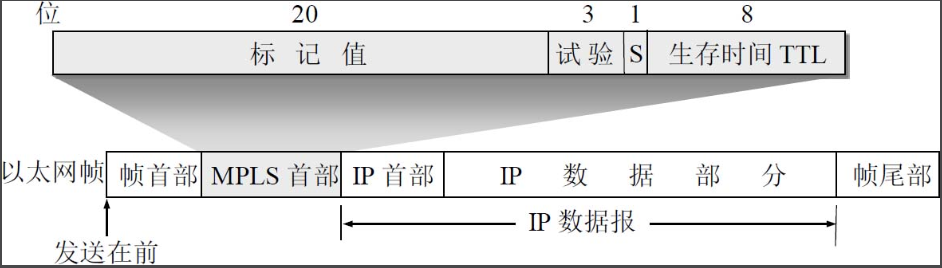

“打标记” 就是在帧首部和IP数据报首部之间插入一个4字节的MPLS首部，具体的标记值是一个整数， 位于“MPLS首部”字段中

.
